VENTUS N-type — подвесной подпотолочный вентиляционный агрегат

VENTUS N-type — подвесной вентиляционный агрегат для зданий без технических помещений. Производительность 700–8 500 м³/ч, рекуператор с КПД до 65%.

★ 4.9 (39)

Агрегаты для вентиляции и кондиционирования Подвесные

Скачать (PDF)

Краткие характеристики

Оптимальное решение для зданий без технических помещений
Гибкая конфигурация секций под требования проекта
Соответствие стандарту EN 1886
Энергоэффективная система рекуперации
Профессиональная система управления HMI OPTIMA
Стабильная работа при минимальных эксплуатационных затратах

Описание

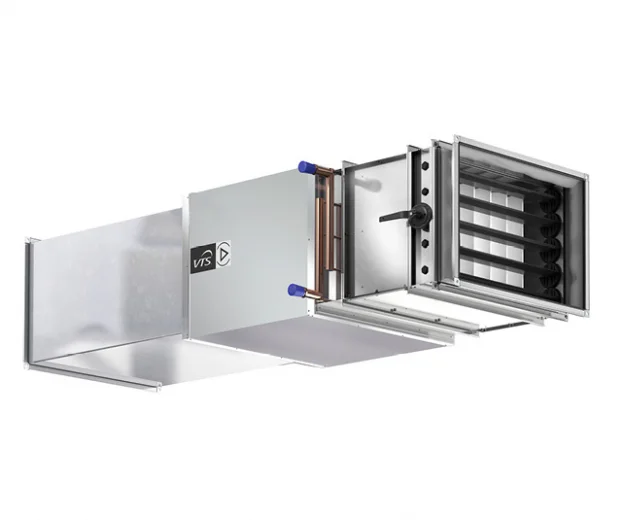

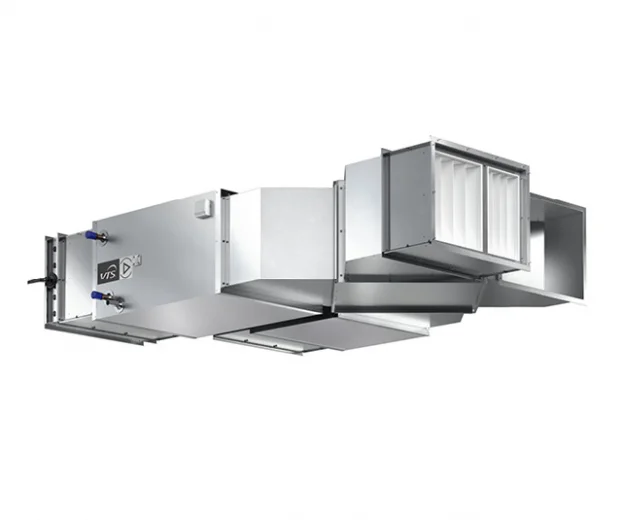

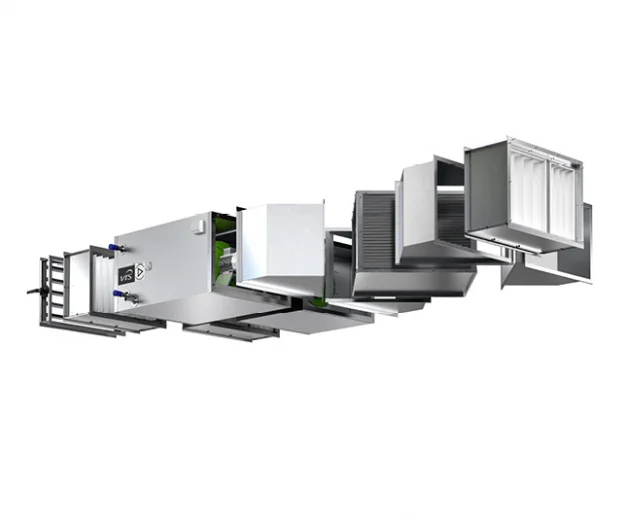

VENTUS N-type — это подвесной подпотолочный вентиляционный агрегат, разработанный для объектов, где отсутствуют отдельные технические помещения для размещения инженерного оборудования.

Установка может быть оснащена высокоэффективным горизонтальным перекрестноточным пластинчатым рекуператором тепла.

Каждая функциональная зона агрегата реализована в виде отдельной секции, что позволяет гибко формировать конфигурацию оборудования в соответствии с требованиями проекта.

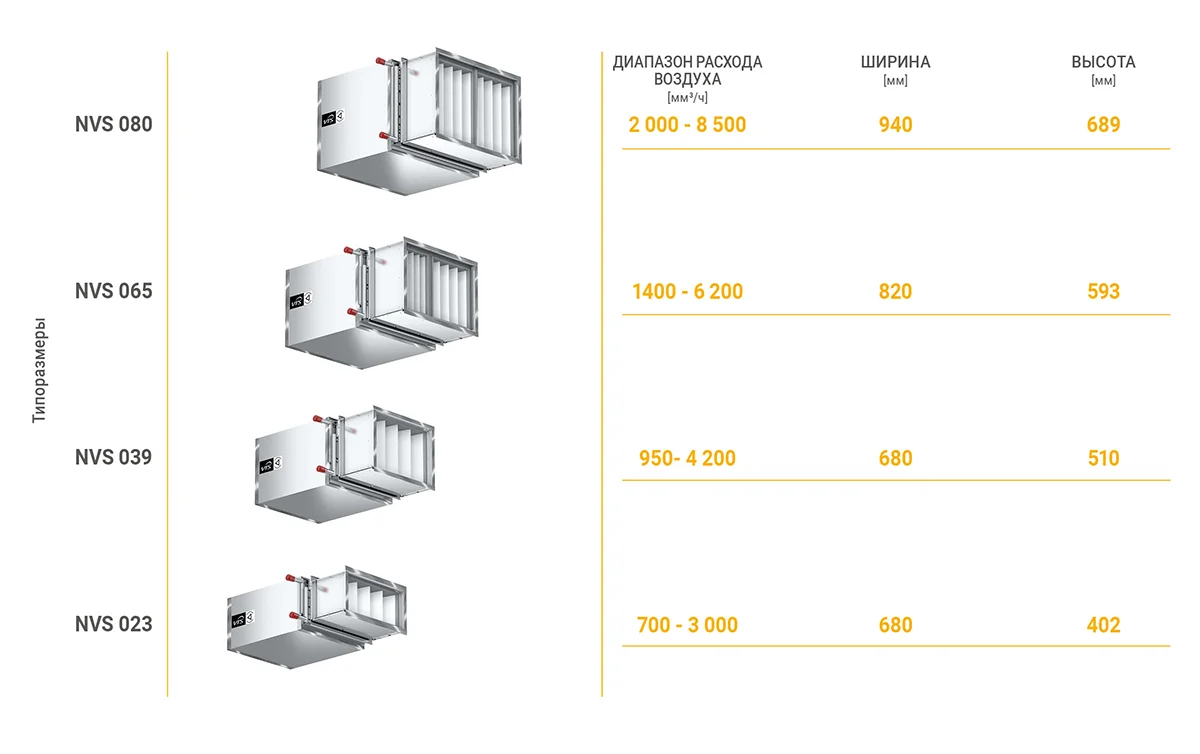

Воздухопроизводительность: 700–8 500 м³/ч
Эффективность рекуперации: до 65%
Тип размещения: подвесное исполнение

Конструкция

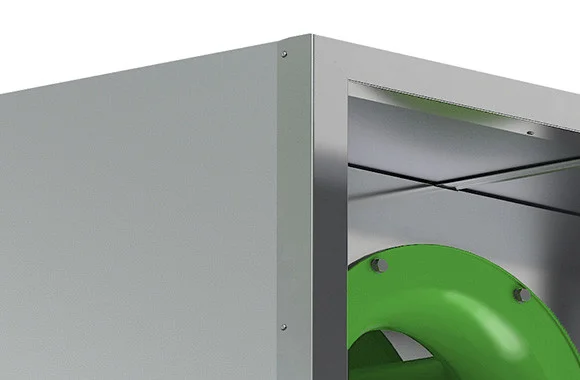

Агрегат оснащен прочным и жестким корпусом стандартного исполнения, спроектированным в соответствии с требованиями EN 1886.

Энергоэффективность

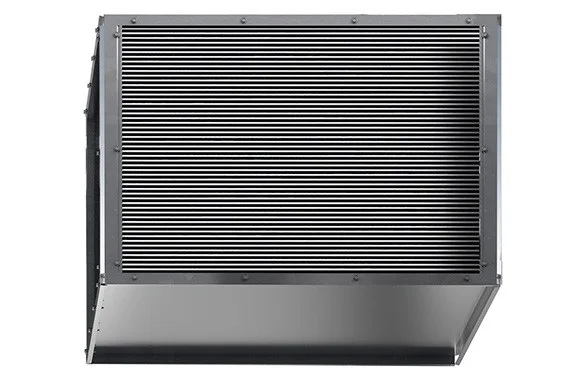

VENTUS N-type комплектуется перекрестноточным пластинчатым теплообменником, обеспечивающим утилизацию тепла до 65%.

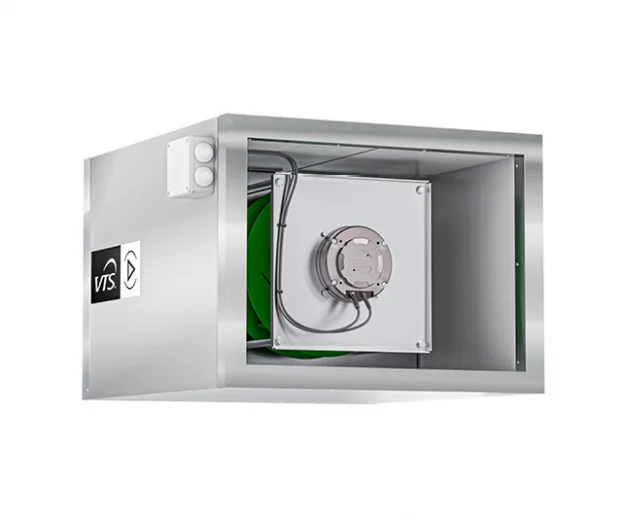

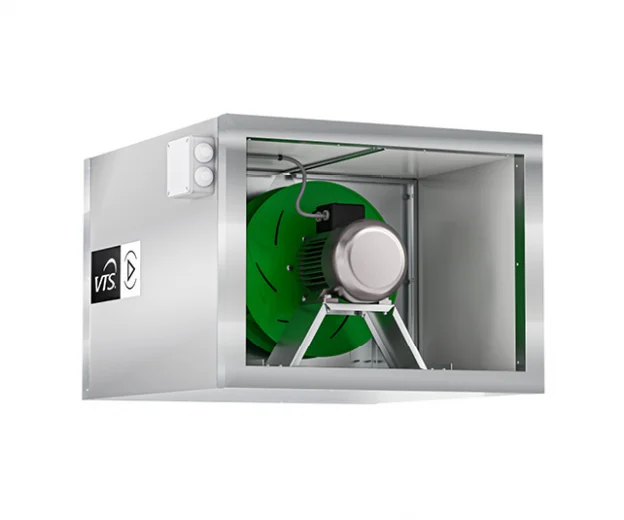

В установке применяются высокопроизводительные вентиляторы типа PLUG, смонтированные на одном валу с электродвигателями класса энергоэффективности IE2.

Автоматика

Агрегат оснащается профессиональной системой управления, гарантирующей стабильную и надежную работу оборудования.

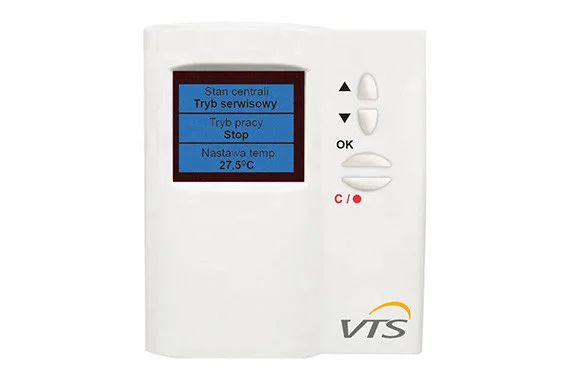

Система автоматики обеспечивает достижение требуемых параметров воздуха при минимальном энергопотреблении и интегрирована с пользовательским интерфейсом HMI OPTIMA.

приложение mHMI

Компания VTS Group предоставляет приложение mHMI, позволяющее осуществлять ввод в эксплуатацию, мониторинг работы и управление параметрами компактных и модульных вентиляционных установок VENTUS. Приложение подключается к вентиляционной установке с помощью технологии GSM (VTS Cloud) или Bluetooth, в зависимости от предпочтений пользователя. Приложение можно загрузить из Google Play и AppStore.

Преимущества

Производительность: 700–8 500 м³/ч
КПД рекуперации тепла — до 65%
Перекрестноточный пластинчатый теплообменник
PLUG-вентиляторы с двигателями IE2
Подвесное подпотолочное исполнение

Области применения

ЦОД Промышленность Жилые комплексы Ангары и логистические комплексы Общепит Сервисные и технические помещения Складские помещения Спортивные залы и фитнес-центры Торговые залы и магазины

NVS 23	Код		W**** [мм]	Wi [мм]	H [мм]	Hi [мм]	L [мм]	M [кг]
Вентиляторная секция V	NVS23 V EC1 NVS23 V EC2	1-4-2000-0118* 1-4-2000-0132*	680	600	402	322	757	30 31
Вентиляторная секция c охладителем WC3	NVS23 WCL3R EC1 NVS23 WCL3R EC2	1-4-2000-0120* 1-4-2000-0133*	680	402	402	322	1 122	49 50
Вентиляторная секция c охладителем WC4	NVS23 WCL4R EC1 NVS23 WCL4R EC2	1-4-2000-0126* 1-4-2000-0134*	680	322	402	322	1 122	50 51
Вентиляторная секция c охладителем DX3	NVS23 DX3R EC1 NVS23 DX3R EC2	1-4-2000-0121* 1-4-2000-0135*	680	757	402	322	1 122	46 47
Вентиляторная секция c охладителем DX4	NVS23 DX4R EC1 NVS23 DX4R EC2	1-4-2000-0124* 1-4-2000-0136*	680	600	402	322	1 122	47 48
Водяной нагреватель WH2	NVS 23 WH2	1-2-0402-0116	660	402	373	318	85	6
Водяной нагреватель WH3	NVS 23 WH3	1-2-0403-0139	660	322	373	318	112	7
Водяной нагреватель WH4	NVS 23 WH4	1-2-0404-0134	660	1 122	373	318	112	8
Электронагреватель E.H.SET	NVS23_18kW	1-4-2000-0201	660	600	373	313	460	13,3
Ячейковый фильтр P.G4	NVS 23 PG4	1-4-2000-0021	660	402	373	290	132	5
Карманный фильтр B.M5	NVS 23 BM5	1-4-2000-0025	660	322	373	290	342	9
Карманный фильтр B.F7	NVS 23 BF7	1-4-2000-0029	660	1 122	373	290	642	14
Шумопоглощающая кулиса S (х2шт.)***	NVS 23 S	1-2-0501-1013		600		309	1 000	8
Перекрестно-точный рекуператор	NVS 23 PCR	1-2-0423-0027	672	402	373	323	690	22
Воздушный клапан	NVS 23 A.DAMP	1-2-1001-0321	660	322	373	313	125	13
Гибкая вставка	NVS 23 FLX.CNC	1-2-1103-0103	660	1 122	373	313	60	1,1

NVS 39	Код		W**** [мм]	Wi [мм]	H [мм]	Hi [мм]	L [мм]	M [кг]
Вентиляторная секция V	NVS 39 V NVS39 V EC1 NVS39 V EC2	1-4-2000-0056** 1-4-2000-0119* 1-4-2000-0137*	680	600	510	430	757	35 35 36
Вентиляторная секция c охладителем WC3	NVS 39 WC3.V NVS39 WCL3R EC1 NVS39 WCL3R EC2	1-4-2000-0060** 1-4-2000-0122* 1-4-2000-0138*	600	600	510	430	1 122	56 58 59
Вентиляторная секция c охладителем WC4	NVS 39 WC4.V NVS39 WCL4R EC1 NVS39 WCL4R EC2	1-4-2000-0071** 1-4-2000-0127* 1-4-2000-0139*	510	600	510	430	1 122	57 59 61
Вентиляторная секция c охладителем DX3	NVS 39 DX3.1.V NVS39 DX3R EC1 NVS39 DX3R EC2	1-4-2000-0061** 1-4-2000-0123* 1-4-2000-0140*	430	600	510	430	1 122	52 55 57
Вентиляторная секция c охладителем DX4	NVS 39 DX4.1.V NVS39 DX4R EC1 NVS39 DX4R EC2	1-4-2000-0067** 1-4-2000-0125* 1-4-2000-0141*	757	600	510	430	1 122	62 63 65
Водяной нагреватель WH2	NVS 39 WH2	1-2-0402-0117	680	600	490	413	85	7
Водяной нагреватель WH3	NVS 39 WH3	1-2-0403-0140	600	600	490	413	140	9
Водяной нагреватель WH4	NVS 39 WH4	1-2-0404-0135	510	600	490	413	140	10
Электронагреватель E.H.SET	NVS39_36kW	1-4-2000-0202	660	600	490	430	460	19,4
Ячейковый фильтр P.G4	NVS 39 PG4	1-4-2000-0022	1 122	600	490	430	132	6
Карманный фильтр B.M5	NVS 39 BM5	1-4-2000-0026	680	600	490	430	342	10
Карманный фильтр B.F7	NVS 39 BF7	1-4-2000-0030	600	600	490	430	642	16
Шумопоглощающая кулиса S (х2шт.)***	NVS 39 S	1-2-0501-1014	510	600		425	1 000	10
Перекрестно-точный рекуператор	NVS 39 PCR	1-2-0423-0028	430	598	490	440	690	26
Воздушный клапан	NVS 39 A.DAMP	1-2-1001-0322	1 122	600	490	430	125	14
Гибкая вставка	NVS 39 FLX.CNC	1-2-1103-0104	680	600	490	430	60	1,2

NVS 65	Код		W**** [мм]	Wi [мм]	H [мм]	Hi [мм]	L [мм]	M [кг]
Вентиляторная секция V	NVS 65 V	1-4-2000-0057**	820	740	593	513	757	52
Вентиляторная секция c охладителем WC3	NVS 65 WC3.V	1-4-2000-0062**	820	740	593	513	1 122	63
Вентиляторная секция c охладителем WC4	NVS 65 WC4.V	1-4-2000-0072**	820	740	593	513	1 122	65
Вентиляторная секция c охладителем DX3	NVS 65 DX3.1.V	1-4-2000-0063**	820	740	593	513	1 122	75
Вентиляторная секция c охладителем DX4	NVS 65 DX4.1.V	1-4-2000-0068**	820	740	593	513	1 122	79
Водяной нагреватель WH2	NVS 65 WH2	1-2-0402-0118	800	740	573	508	85	11
Водяной нагреватель WH3	NVS 65 WH3	1-2-0403-0141	800	740	573	508	140	13
Водяной нагреватель WH4	NVS 65 WH4	1-2-0404-0136	800	740	573	508	140	15
Электронагреватель E.H.SET	NVS65_54kW	1-4-2000-0203	800	740	573	513	460	46,1
Ячейковый фильтр P.G4	NVS 65 PG4	1-4-2000-0023	800	740	573	513	132	7
Карманный фильтр B.M5	NVS 65 BM5	1-4-2000-0027	800	740	573	513	342	14
Карманный фильтр B.F7	NVS 65 BF7	1-4-2000-0031	800	740	573	513	642	22
Шумопоглощающая кулиса S (х3шт.)***	NVS 65 S	1-2-0501-1015		740		508	1 000	17
Перекрестно-точный рекуператор	NVS 65 PCR	1-2-0423-0029	822	748	573	523	840	38
Воздушный клапан	NVS 65 A.DAMP	1-2-1001-0323	800	740	573	513	125	15
Гибкая вставка	NVS 65 FLX.CNC	1-2-1103-0105	800	740	573	513	60	1,4

NVS 80	Код		W**** [мм]	Wi [мм]	H [мм]	Hi [мм]	L [мм]	M [кг]
Вентиляторная секция V	NVS 80 V	1-4-2000-0054 **	940	860	689	609	757	76
Вентиляторная секция c охладителем WC3	NVS 80 WC3.V	1-4-2000-0064 **	940	860	689	609	1 122	97
Вентиляторная секция c охладителем WC4	NVS 80 WC4.V	1-4-2000-0073**	940	860	689	609	1 122	100
Вентиляторная секция c охладителем DX3	NVS 80 DX3.1.V	1-4-2000-0065**	940	860	689	609	1 122	93
Вентиляторная секция c охладителем DX4	NVS 80 DX4.1.V	1-4-2000-0069	940	860	689	609	1 122	98
Водяной нагреватель WH2	NVS 80 WH2	1-2-0402-0119	920	860	673	603	85	13
Водяной нагреватель WH3	NVS 80 WH3	1-2-0403-0142	920	860	673	603	140	16
Водяной нагреватель WH4	NVS 80 WH4	1-2-0404-0137	920	860	673	603	140	19
Электронагреватель E.H.SET	NVS80_72kW	1-4-2000-0204	920	860	673	613	460	50,6
Ячейковый фильтр P.G4	NVS 80 PG4	1-4-2000-0024	920	860	673	609	132	8
Карманный фильтр B.M5	NVS 80 BM5	1-4-2000-0028	920	860	673	609	342	16
Карманный фильтр B.F7	NVS 80 BF7	1-4-2000-0032	920	860	673	609	642	25
Шумопоглощающая кулиса S (х3шт.)***	NVS 80 S	1-2-0501-1016		860		608	1000	19
Перекрестно-точный рекуператор	NVS 80 PCR	1-2-0423-0030	972	898	673	623	990	57
Воздушный клапан	NVS 80 A.DAMP	1-2-1001-0324	920	860	673	613	125	17
Гибкая вставка	NVS 80 FLX.CNC	1-2-1103-0106	920	860	673	613	60	1,6
