Вентиляционные агрегаты VENTUS PRO
Вентиляционные агрегаты VENTUS PRO для объектов с повышенными требованиями: бассейны, чистые помещения, пищевая и химическая промышленность.
- Производительность: от 1 000 до 125 000 м³/ч
- 71 типоразмер (серия PVS)
- Специализированные версии для бассейнов и чистых помещений
- Модульная конструкция заводской готовности
- Соответствие гигиеническим и отраслевым стандартам
Описание
Вентиляционные агрегаты VENTUS PRO предназначены для вентиляции и кондиционирования объектов с повышенными эксплуатационными требованиями: бассейнов, предприятий пищевой и химической промышленности и других специализированных объектов.
Линейка включает три модификации оборудования: PVS, PVS PO и PVS HY. Ниже представлены ключевые особенности каждой серии.
VENTUS PRO PVS
Корпус агрегатов серии PVS выполнен на основе прочного стального или алюминиевого каркаса, к которому крепятся сэндвич-панели с наполнителем из минеральной ваты и металлическим покрытием с обеих сторон.
Серия представлена в 71 типоразмере с диапазоном производительности от 1 000 до 125 000 м³/ч. Предусмотрен широкий выбор дополнительных опций и аксессуаров. Агрегаты поставляются в модульном исполнении — полностью собранными на заводе или подготовленными для сборки на объекте.

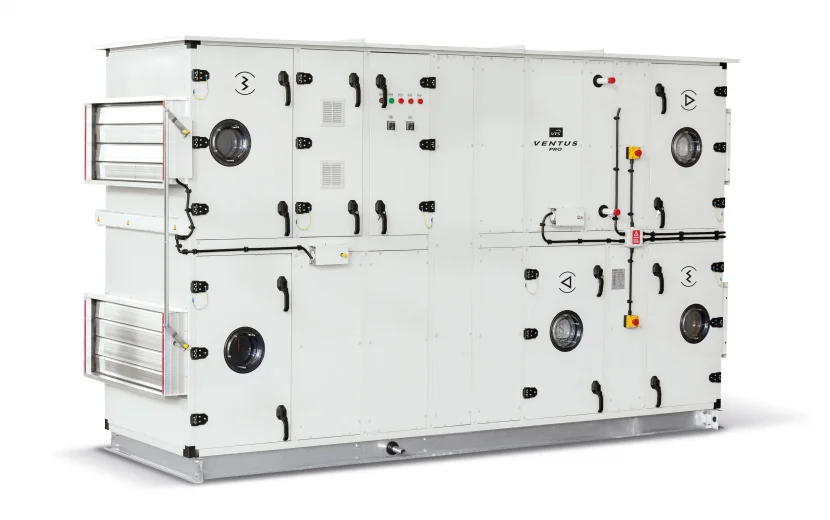

VENTUS PRO PVS PO
Модификация PVS PO разработана для эксплуатации в крытых бассейнах и помещениях с необходимостью осушения воздуха.
В соответствии с требованиями VDI 2089 относительная влажность в бассейнах должна поддерживаться в диапазоне 40–64%. Превышение этих значений способствует развитию бактерий, вирусов и грибков, а также ускоряет коррозию металлических и деревянных конструкций из-за конденсации хлорированной влаги.
Агрегаты PVS PO обеспечивают эффективное осушение воздуха и стабильное поддержание заданного уровня относительной влажности.

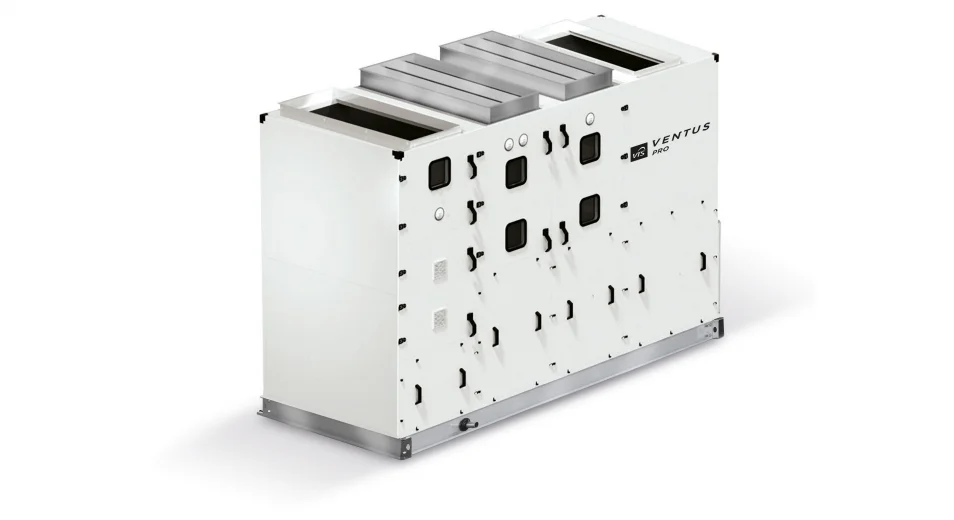

VENTUS PRO PVS HY
Серия PVS HY предназначена для медицинских учреждений и чистых помещений, где требуется соблюдение строгих гигиенических стандартов.
Оборудование применяется в операционных блоках, фармацевтическом производстве, пищевой и химической промышленности, а также на специализированных объектах с повышенными требованиями к стерильности.
Конструкция гигиенического исполнения предотвращает попадание бактерий и вирусов в приточный воздух. Интеллектуальная система управления поддерживает баланс положительного и отрицательного давления между помещениями и функциональными зонами.
Модульные компактные агрегаты стандартно выпускаются в двух типоразмерах с производительностью от 2 400 до 10 000 м³/ч.
Преимущества
- Высокая устойчивость к агрессивной среде и коррозии
- Точный контроль влажности и микроклимата
- Возможность заводской сборки или монтажа на объекте
- Широкий выбор опций и аксессуаров
- Решения для объектов с особыми санитарными требованиями
Области применения
Характеристики
VENTUS PRO - PVS
|
VENTUS PRO |
Размеры внутреннего сечения |
Площадь поперечного сечения |
Номинальный расход воздуха |
Макс. расход воздуха |
|
|
G |
Y |
||||
|
мм |
мм |
м² |
CMH |
CMH |
|
|
PVS 3x6 |
620 |
350 |
0,22 |
1719 |
2734 |
|
PVS 4.5x6 |
620 |
465 |
0,29 |
2283 |
3633 |
|
PVS 6x6 |
620 |
620 |
0,38 |
3044 |
4843 |
|
PVS 6x9 |
930 |
620 |
0,58 |
4567 |
7265 |
|
PVS 6x12 |
1240 |
620 |
0,77 |
6089 |
9687 |
|
PVS 9x9 |
930 |
930 |
0,86 |
6850 |
10898 |
|
PVS 9x12 |
1240 |
930 |
1,15 |
9133 |
14530 |
|
PVS 9x15 |
1550 |
930 |
1,44 |
11417 |
18163 |
|
PVS 12x12 |
1240 |
1240 |
1,54 |
12178 |
19374 |
|
PVS 12x15 |
1550 |
1240 |
1,92 |
15222 |
24217 |
|
PVS 12x18 |
1860 |
1240 |
2,31 |
18267 |
29061 |
|
PVS 15x15 |
1550 |
1550 |
2,40 |
19028 |
30272 |
|
PVS 15x18 |
1860 |
1550 |
2,88 |
22833 |
36326 |
|
PVS 15x21 |
2170 |
1550 |
3,36 |
26639 |
42380 |
|
PVS 18x18 |
1860 |
1860 |
3,46 |
27400 |
43591 |
|
PVS 18x21 |
2170 |
1860 |
4,04 |
31967 |
50856 |
|
PVS 21x21 |
2170 |
2170 |
4,71 |
37294 |
59332 |
|
PVS 24x24 |
2480 |
2480 |
6,15 |
48711 |
77495 |
|
PVS 27x27 |
2790 |
2790 |
7,78 |
61650 |
98080 |
|
PVS 31x31 |
3100 |
3100 |
9,61 |
76111 |
121086 |
|
PVS 34x34 |
3410 |
3410 |
11,63 |
92095 |
146514 |
|
PVS 37x37 |
3720 |
3720 |
13,84 |
109600 |
174364 |
|
PVS 21x40 |
4030 |
2170 |
8,75 |
69261 |
110188 |
|
PVS 21x43 |
4340 |
2170 |
9,42 |
74589 |
118664 |
|
PVS 24x46 |
4650 |
2480 |
11,53 |
91333 |
145303 |
VENTUS PRO PVS PO агрегаты для бассейнов
|
PVS PO AC |
PVS PO 25 |
PVS PO 30 |
PVS PO 36 |
PVS PO 50 |
PVS PO 60 |
PVS PO 70 |
PVS PO 80 |
PVS PO 100 |
PVS PO 120 |
PVS PO 150 |
PVS PO 180 |
PVS PO 200 |
PVS PO 230 |
PVS PO 250 |
PVS PO 300 |
|
|
Площадь поверхности басcейна |
м² |
61 |
73 |
88 |
122 |
146 |
171 |
195 |
244 |
293 |
366 |
439 |
488 |
562 |
610 |
732 |
|
Производитель- ность осушения |
кг/ч |
18 |
21 |
25 |
35 |
42 |
50 |
57 |
71 |
85 |
106 |
127 |
142 |
163 |
177 |
212 |
|
Расход воздуха |
м³/ч |
2500 |
3000 |
3600 |
5000 |
6000 |
7000 |
8000 |
10000 |
12000 |
15000 |
18000 |
20000 |
23000 |
25000 |
30000 |
|
Мощность охлаждения |
кВт |
13,5 |
14,5 |
18,2 |
24 |
29 |
35 |
39 |
47 |
58 |
70 |
80 |
90 |
110 |
124 |
154 |
|
Мощность нагревателя (90-70 °C) |
кВт |
26 |
30 |
36 |
48 |
57 |
63 |
78 |
96 |
113 |
147 |
162 |
185 |
222 |
233 |
279 |
|
Тип компрессора (R407A) |
|
Scroll |
||||||||||||||
|
Количество компрессоров |
шт |
1 |
1 |
1 |
2 |
2 |
1 |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
2 |
2 |
|
Мощность компрессора |
кВт |
4,5 |
4,1 |
5,7 |
6,4 |
8,3 |
10,3 |
10,4 |
13,4 |
17 |
20,4 |
22,7 |
25 |
30 |
33,4 |
41,8 |
|
Располагаемый напор приточного вентилятора |
Па |
300 |
||||||||||||||
|
Располагаемый напор вытяжного вентилятора |
Па |
300 |
||||||||||||||
|
Номинальная мощность двигателя приточного вентилятора |
кВт |
1,1 |
1,1 |
1,1 |
1,5 |
2,2 |
2,2 |
3 |
3 |
3 |
4 |
7,5 |
7,5 |
7,5 |
7,5 |
11 |
|
Номинальная мощность двигателя вытяжного вентилятора |
кВт |
0,75 |
0,75 |
0,75 |
1,1 |
1,5 |
2,2 |
2,2 |
4 |
4 |
4 |
5,5 |
7,5 |
7,5 |
7,5 |
7,5 |
|
PVS PO EC |
PVS PO 25 |
PVS PO 30 |
PVS PO 36 |
PVS PO 50 |
PVS PO 60 |
PVS PO 70 |
PVS PO 80 |
PVS PO 100 |
PVS PO 120 |
PVS PO 150 |
PVS PO 180 |
PVS PO 200 |
PVS PO 230 |
PVS PO 250 |
PVS PO 300 |
|
|
Площадь поверхности басcейна |
м² |
61 |
73 |
88 |
122 |
146 |
171 |
195 |
244 |
293 |
366 |
439 |
488 |
562 |
610 |
732 |
|
Производитель- ность осушения |
кг/ч |
18 |
21 |
25 |
35 |
42 |
50 |
57 |
71 |
85 |
106 |
127 |
142 |
163 |
177 |
212 |
|
Расход воздуха |
м³/ч |
2500 |
3000 |
3600 |
5000 |
6000 |
7000 |
8000 |
10000 |
12000 |
15000 |
18000 |
20000 |
23000 |
25000 |
30000 |
|
Мощность охлаждения |
кВт |
13,5 |
14,5 |
18,2 |
24 |
29 |
35 |
39 |
47 |
58 |
70 |
80 |
90 |
110 |
124 |
154 |
|
Мощность нагревателя (90-70 °C) |
кВт |
26 |
30 |
36 |
48 |
57 |
63 |
78 |
96 |
113 |
147 |
162 |
185 |
222 |
233 |
279 |
|
Тип компрессора (R407A) |
|
Scroll |
||||||||||||||
|
Количество компрессоров |
шт |
1 |
1 |
1 |
2 |
2 |
1 |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
2 |
2 |
|
Мощность компрессора |
кВт |
4,5 |
4,1 |
5,7 |
6,4 |
8,3 |
10,3 |
10,4 |
13,4 |
17,0 |
20,4 |
22,7 |
25,0 |
30,0 |
33,4 |
41,8 |
|
Располагаемый напор приточного вентилятора |
Па |
300 |
||||||||||||||
|
Располагаемый напор вытяжного вентилятора |
Па |
300 |
||||||||||||||
|
Номинальная мощность двигателя приточного вентилятора |
кВт |
1,05 |
1,20 |
1,20 |
2,95 |
2,50 |
2,50 |
2,90 |
3,40 |
3,30 |
5,00 |
6,90 |
6,90 |
6,60 |
11,40 |
10,00 |
|
Номинальная мощность двигателя вытяжного вентилятора |
кВт |
0,75 |
1,20 |
1,20 |
1,80 |
2,95 |
2,50 |
2,50 |
2,90 |
3,45 |
5,00 |
5,80 |
5,80 |
6,90 |
6,60 |
10,00 |
VENTUS PRO PVS HY компактные агрегаты в гигиеничном исполнении
|
PVS HY C |
PVS HY C24 |
PVS HY C36 |
PVS HY C48 |
PVS HY C60 |
PVS HY C72 |
PVS HY C84 |
PVS HY C100 |
|
|
Расход воздуха |
м³/ч |
2 400 |
3 600 |
4 800 |
6 000 |
7 200 |
8 400 |
10 000 |
|
Располагаемый напор вытяжного вентилятора |
Па |
495 |
330 |
580 |
420 |
655 |
740 |
440 |
|
Располагаемый напор приточного вентилятора |
Па |
1090 |
900 |
990 |
940 |
1270 |
1115 |
1030 |
|
Ток |
A |
18 |
21 |
32 |
39 |
41 |
52 |
60 |
|
Электрическая мощность |
кВт |
10 |
12 |
19 |
23 |
24 |
30 |
35 |
|
Параметры электропитания |
V / Hz / ~ |
380 / 50 / 3 |
||||||
|
Мощность охлаждения |
кВт |
27,8 |
40,7 |
56,81 |
73,7 |
79,6 |
94,6 |
123,1 |
|
Мощность водяного нагревателя (90 - 70°C) |
кВт |
32,3 |
53,0 |
67,3 |
83,6 |
100,7 |
114,0 |
139,2 |
|
Мощность увлажнителя |
кг/ч |
15 |
30 |
40 |
50 |
60 |
75 |
90 |
|
Тип компрессора |
- |
SCROLL |
||||||
|
Количество компрессоров |
n |
2 |
||||||
|
Хладагент |
- |
R410A |
||||||
|
Фильтры |
- |
G4 / F7 / F9 |
||||||
|
PVS HY |
PVS HY 24 |
PVS HY 36 |
PVS HY 48 |
PVS HY 60 |
PVS HY 72 |
PVS HY 84 |
PVS HY 100 |
|
|
Расход воздуха |
м³/ч |
2 400 |
3 600 |
4 800 |
6 000 |
7 200 |
8 400 |
10 000 |
|
Располагаемый напор вытяжного вентилятора |
Па |
495 |
330 |
580 |
420 |
655 |
740 |
440 |
|
Располагаемый напор приточного вентилятора |
Па |
1090 |
900 |
990 |
940 |
1270 |
1115 |
1030 |
|
Ток |
A |
6 |
6 |
7 |
9 |
12 |
13 |
14 |
|
Электрическая мощность |
кВт |
3 |
3 |
5 |
6 |
8 |
9 |
9 |
|
Параметры электропитания |
V / Hz / ~ |
380 / 50 / 3 |
||||||
|
Мощность охлаждения |
кВт |
27,8 |
40,7 |
56,81 |
73,7 |
79,6 |
94,6 |
123,1 |
|
Мощность водяного нагревателя (90 - 70°C) |
кВт |
32,3 |
53,0 |
67,3 |
83,6 |
100,7 |
114,0 |
139,2 |
|
Мощность увлажнителя |
кг/ч |
15 |
30 |
40 |
50 |
60 |
75 |
90 |
|
Тип компрессора |
- |
SCROLL |
||||||
|
Фильтры |
- |
G4 / F7 / F9 |
||||||
